Trong các hệ thống hiển thị hiện đại, nhu cầu truyền nội dung tới nhiều màn hình cùng lúc ngày càng phổ biến. Các doanh nghiệp, showroom, trung tâm thương mại hay phòng họp lớn đều cần giải pháp giúp chia sẻ nội dung nhanh chóng, đồng bộ và dễ mở rộng. Một trong những công nghệ đang được sử dụng rộng rãi hiện nay là NDI.

Khi được tích hợp trên các thiết bị như màn hình tương tác Maxhub XBoard V7 và màn hình hiển thị Maxhub CMB Series, NDI cho phép xây dựng hệ thống hiển thị nội dung linh hoạt, trong đó một thiết bị có thể truyền hình ảnh và âm thanh tới nhiều màn hình thông qua mạng LAN mà không cần hệ thống dây video phức tạp.

1. Giới thiệu về công nghệ NDI (Giao diện thiết bị mạng)

1.1 Công nghệ NDI là gì?

NDI (Network Device Interface – Giao diện thiết bị mạng) là một công nghệ truyền tải video, hình ảnh và âm thanh thông qua mạng IP. Công nghệ này được phát triển để cho phép các thiết bị trong cùng một hệ thống mạng có thể chia sẻ nội dung với nhau một cách nhanh chóng, ổn định và gần như theo thời gian thực.

Trong các hệ thống trình chiếu truyền thống, tín hiệu hình ảnh thường được truyền qua các chuẩn kết nối vật lý như HDMI, VGA hoặc DisplayPort. Điều này yêu cầu phải kéo cáp trực tiếp từ thiết bị nguồn tới màn hình hiển thị. Khi hệ thống có nhiều màn hình hoặc khoảng cách truyền xa, việc thi công dây dẫn trở nên phức tạp và tốn kém.

NDI giải quyết vấn đề này bằng cách chuyển đổi tín hiệu video và audio thành dữ liệu mạng, sau đó truyền các dữ liệu này thông qua hệ thống mạng LAN. Nhờ đó, nội dung có thể được gửi từ một thiết bị tới nhiều thiết bị khác mà không cần sử dụng dây cáp video chuyên dụng.

1.2 Nguyên lý hoạt động của NDI

NDI hoạt động dựa trên nguyên lý truyền dữ liệu qua mạng IP. Khi một thiết bị phát nội dung sử dụng NDI, toàn bộ tín hiệu video và audio sẽ được mã hóa thành các gói dữ liệu mạng. Các gói dữ liệu này được truyền qua mạng LAN tới các thiết bị nhận.

Trong cùng một mạng nội bộ, các thiết bị hỗ trợ NDI có thể tự động phát hiện (auto-discovery) lẫn nhau. Điều này có nghĩa là khi một thiết bị tạo ra nguồn NDI, các thiết bị khác trong cùng mạng sẽ tự động nhận diện nguồn này mà không cần cấu hình phức tạp.

Quy trình truyền nội dung bằng NDI thường diễn ra theo các bước sau:

• Thiết bị nguồn tạo ra một luồng video NDI trên mạng LAN.
• Các thiết bị nhận trong cùng mạng quét và phát hiện nguồn NDI.
• Người dùng lựa chọn nguồn cần hiển thị.
• Nội dung video và audio được truyền tới thiết bị nhận và hiển thị trên màn hình.

Nhờ cơ chế này, NDI cho phép nhiều thiết bị cùng truy cập vào một nguồn video duy nhất.

1.3 Các đặc điểm nổi bật của công nghệ NDI

Tự động phát hiện thiết bị trong mạng

Một trong những ưu điểm quan trọng của NDI là khả năng tự động phát hiện thiết bị trong cùng mạng LAN. Khi một nguồn NDI được tạo, các thiết bị khác trong hệ thống có thể nhanh chóng tìm thấy và kết nối mà không cần nhập địa chỉ IP hoặc cấu hình phức tạp.

Điều này giúp việc triển khai hệ thống hiển thị trở nên nhanh chóng và thuận tiện hơn.

Truyền video chất lượng cao với độ trễ thấp

NDI được thiết kế để truyền video với chất lượng cao, hỗ trợ độ phân giải Full HD và thậm chí 4K trong một số trường hợp. Công nghệ nén video của NDI cho phép giữ chất lượng hình ảnh tốt trong khi vẫn đảm bảo băng thông mạng hợp lý.

Ngoài ra, độ trễ của NDI thường rất thấp, giúp nội dung hiển thị gần như theo thời gian thực. Điều này đặc biệt quan trọng trong các hệ thống trình chiếu hội nghị, truyền hình trực tiếp, hệ thống hiển thị sự kiện.

Không cần cáp video chuyên dụng

Khác với hệ thống HDMI truyền thống, NDI sử dụng hoàn toàn hạ tầng mạng LAN để truyền nội dung. Do đó, doanh nghiệp không cần phải kéo nhiều đường cáp video từ thiết bị nguồn tới từng màn hình hiển thị.

Chỉ cần các thiết bị kết nối vào cùng một mạng LAN, hệ thống NDI có thể hoạt động ngay lập tức. Điều này giúp giảm đáng kể chi phí thi công và nâng cao tính linh hoạt khi triển khai hệ thống.

Khả năng mở rộng linh hoạt

NDI cho phép một nguồn nội dung phát tới nhiều thiết bị nhận cùng lúc. Trong hệ thống hiển thị đa màn hình, điều này mang lại lợi thế rất lớn. Ví dụ, một màn hình hoặc máy tính có thể phát nội dung tới, 2 màn hình, 5 màn hình hay 10 màn hình hoặc nhiều hơn.

Việc mở rộng hệ thống cũng rất đơn giản. Khi cần thêm màn hình hiển thị, người dùng chỉ cần kết nối thiết bị vào mạng LAN và chọn nguồn NDI.

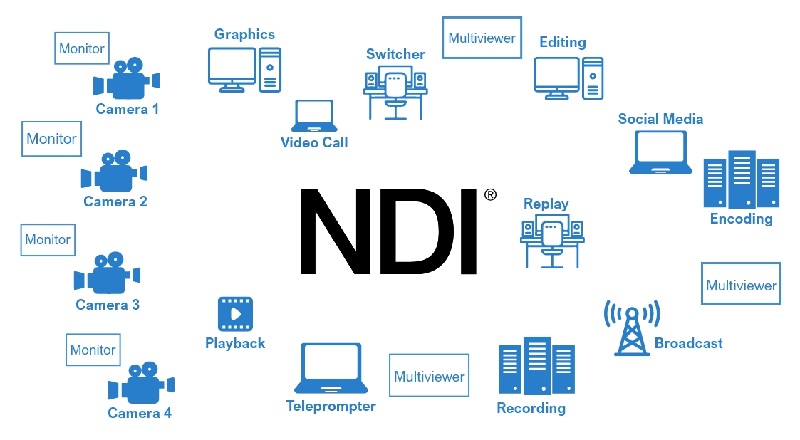

Sơ đồ kết nối công nghệ NDI

2. Cách NDI hoạt động trong hệ thống hiển thị

Trong hệ thống hiển thị sử dụng NDI, toàn bộ tín hiệu hình ảnh và âm thanh không còn truyền qua cáp HDMI truyền thống mà được truyền dưới dạng dữ liệu mạng qua hạ tầng LAN. Nhờ cơ chế này, nội dung từ một thiết bị nguồn có thể được phân phối tới nhiều màn hình hiển thị trong cùng hệ thống mạng.

Trong các giải pháp hiển thị doanh nghiệp, NDI thường được triển khai theo mô hình gồm thiết bị phát (Source), mạng LAN và thiết bị nhận (Receiver).

2.1 Thiết bị nguồn (NDI Source)

Thiết bị nguồn là nơi tạo ra nội dung cần hiển thị. Trong hệ thống Maxhub, màn hình tương tác Maxhub XBoard V7 có thể đóng vai trò là thiết bị nguồn khi được cài đặt phần mềm NDI Tools.

Khi kích hoạt tính năng NDI Screen Capture, toàn bộ nội dung hiển thị trên màn hình sẽ được chuyển thành một luồng video NDI trong mạng LAN. Điều này có nghĩa là mọi nội dung đang hiển thị trên màn hình bao gồm slide thuyết trình, video, phần mềm hoặc màn hình họp trực tuyến đều có thể được phát ra dưới dạng một nguồn video trong mạng nội bộ.

Nguồn NDI này sẽ được phát liên tục trong hệ thống mạng để các thiết bị khác có thể truy cập.

2.2 Hạ tầng mạng LAN

Sau khi nguồn NDI được tạo, dữ liệu video sẽ được truyền qua mạng LAN nội bộ của doanh nghiệp. Hệ thống mạng đóng vai trò là kênh truyền dẫn thay thế cho các loại cáp video truyền thống.Thông thường, hệ thống NDI hoạt động hiệu quả nhất trong môi trường mạng LAN Gigabit, switch mạng ổn định hoặc các thiết bị nằm trong cùng subnet.

Khi các thiết bị kết nối trong cùng mạng, giao thức NDI sẽ sử dụng cơ chế auto discovery để tự động tìm và nhận diện các nguồn phát đang hoạt động.Điều này giúp quá trình kết nối diễn ra nhanh chóng mà không cần cấu hình địa chỉ IP phức tạp.

2.3 Thiết bị nhận (NDI Receiver)

Sau khi nguồn NDI được phát trong mạng LAN, các thiết bị hiển thị sẽ đóng vai trò thiết bị nhận tín hiệu. Trong hệ sinh thái Maxhub, các màn hình thuộc dòng sản phẩm màn hình hiển thị Maxhub CMB Series có thể chạy ứng dụng NDI Display để nhận nội dung.

Khi ứng dụng này được mở, màn hình sẽ tự động quét hệ thống mạng và hiển thị danh sách các nguồn NDI đang hoạt động. Người dùng chỉ cần chọn nguồn phát mong muốn để hiển thị nội dung trên màn hình. Sau khi kết nối thành công, nội dung từ thiết bị nguồn sẽ được truyền tới màn hình gần như theo thời gian thực.

2.4 Quá trình truyền nội dung trong hệ thống NDI

Quá trình truyền nội dung trong hệ thống hiển thị sử dụng NDI có thể được tóm tắt qua các bước sau:

• Thiết bị nguồn tạo luồng video NDI từ nội dung đang hiển thị.
• Luồng video được mã hóa và gửi vào mạng LAN.
• Các thiết bị nhận trong mạng tự động phát hiện nguồn NDI.
• Người dùng chọn nguồn phát trên màn hình nhận.
• Nội dung được hiển thị đồng bộ trên các màn hình.

Một điểm quan trọng là một nguồn NDI có thể được nhiều thiết bị truy cập cùng lúc. Điều này cho phép cùng một nội dung được hiển thị trên nhiều màn hình trong hệ thống.

2.5 Kết nối và hoạt động tự động

Trong nhiều hệ thống triển khai thực tế, NDI có thể được cấu hình để tự động kết nối khi thiết bị khởi động. Ví dụ:

• Màn hình nguồn tự động chạy NDI Screen Capture.
• Màn hình hiển thị tự động mở ứng dụng NDI Display.
• Hệ thống tự động kết nối và phát nội dung.

Nhờ đó, khi bật nguồn hệ thống, nội dung sẽ được hiển thị ngay lập tức mà không cần thao tác thủ công.

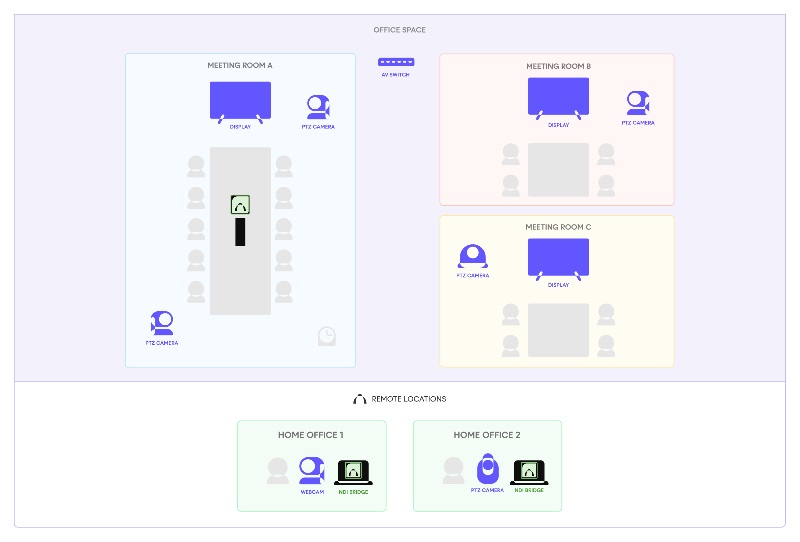

Sơ đồ kết nối đa màn hình qua công nghệ NID

3. Ứng dụng NDI trên màn hình tương tác Maxhub XBoard V7

Trong các hệ thống hiển thị và trình chiếu nội dung hiện đại, màn hình tương tác Maxhub XBoard V7 không chỉ là một màn hình tương tác phục vụ họp trực tuyến hoặc giảng dạy mà còn có thể hoạt động như một trung tâm phát nội dung trong mạng LAN nhờ công nghệ NDI.

Thông qua việc cài đặt phần mềm NDI Tools, XBoard V7 có thể tạo ra một nguồn video NDI từ nội dung đang hiển thị trên màn hình. Nguồn video này sau đó có thể được truyền tới nhiều thiết bị hiển thị khác trong cùng mạng LAN, giúp xây dựng hệ thống trình chiếu đa màn hình linh hoạt và dễ mở rộng.

3.1 Biến XBoard V7 thành nguồn phát nội dung trung tâm

Khi sử dụng NDI trên XBoard V7, màn hình sẽ đóng vai trò là NDI Source (thiết bị phát). Sau khi cài đặt và kích hoạt tính năng NDI Screen Capture, toàn bộ nội dung hiển thị trên màn hình V7 sẽ được chuyển thành một luồng video trong mạng LAN giúp mọi nội dung đang hiển thị trên màn hình đều có thể được phát tới các màn hình khác trong hệ thống.

Nhờ đó, XBoard V7 có thể hoạt động như một trung tâm phân phối nội dung cho toàn bộ hệ thống hiển thị trong doanh nghiệp.

3.2 Trình chiếu nội dung tới nhiều màn hình cùng lúc

Một trong những ứng dụng quan trọng của NDI trên XBoard V7 là khả năng truyền nội dung tới nhiều màn hình cùng lúc. Các màn hình hiển thị như Maxhub CMB Series có thể sử dụng ứng dụng NDI Display để nhận tín hiệu từ XBoard V7. Khi các thiết bị nằm trong cùng mạng LAN, màn hình CMB sẽ tự động phát hiện nguồn NDI từ V7 và cho phép người dùng kết nối chỉ bằng vài thao tác đơn giản.

Sau khi kết nối, nội dung từ màn hình V7 sẽ được hiển thị đồng thời trên nhiều màn hình khác nhau. Điều này giúp hệ thống hiển thị hoạt động giống như một hệ thống trình chiếu đa màn hình đồng bộ.

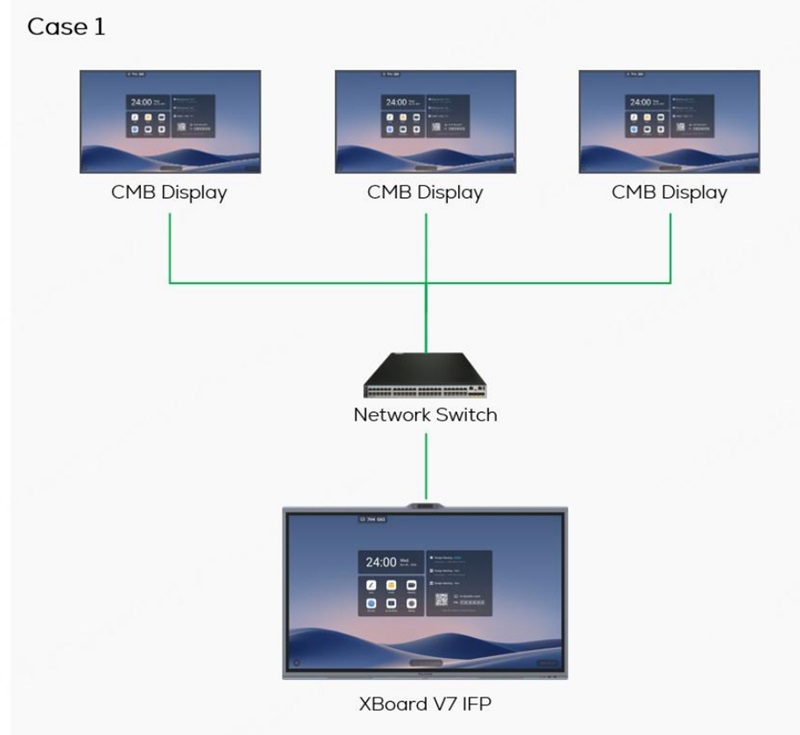

Sơ đồ kết nối sử dụng màn hình V7 Xboard là nguồn phát nội dung

4. Ứng dụng NDI trên màn hình hiển thị Maxhub CMB Series

Trong hệ thống hiển thị đa màn hình, các thiết bị nhận đóng vai trò rất quan trọng vì chúng là nơi hiển thị nội dung cuối cùng tới người xem. Với việc hỗ trợ công nghệ NDI, các màn hình thuộc màn hình hiển thị Maxhub CMB Series có thể hoạt động như thiết bị nhận tín hiệu NDI (NDI Receiver), cho phép nhận nội dung video từ các thiết bị phát trong cùng mạng LAN.

Khi kết hợp với các thiết bị nguồn như màn hình tương tác Maxhub XBoard V7, màn hình CMB Series giúp xây dựng hệ thống hiển thị nội dung đồng bộ trên nhiều màn hình mà không cần sử dụng hệ thống dây HDMI phức tạp.

4.1 Nhận nội dung trình chiếu từ thiết bị nguồn

Các màn hình CMB Series có thể chạy ứng dụng NDI Display để nhận tín hiệu video từ các nguồn NDI trong mạng LAN. Khi ứng dụng này được khởi chạy, màn hình sẽ tự động quét hệ thống mạng để tìm các nguồn NDI đang hoạt động.

Danh sách nguồn phát sẽ hiển thị trực tiếp trên màn hình, cho phép người dùng lựa chọn nội dung cần hiển thị chỉ với vài thao tác đơn giản. Sau khi kết nối thành công, nội dung từ thiết bị nguồn sẽ được truyền tới màn hình CMB và hiển thị gần như theo thời gian thực.

4.2 Hiển thị nội dung đồng bộ trên nhiều màn hình

Một trong những ưu điểm lớn khi sử dụng NDI trên CMB Series là khả năng hiển thị nội dung đồng bộ trên nhiều màn hình. Khi nhiều màn hình CMB cùng kết nối tới một nguồn NDI, tất cả màn hình sẽ hiển thị cùng một nội dung trong cùng thời điểm.

Điều này đặc biệt hữu ích trong các hệ thống hiển thị quy mô lớn như hệ thống màn hình quảng cáo, showroom sản phẩm, khu vực sảnh doanh nghiệp, trung tâm điều hành. Thay vì phải sử dụng bộ chia tín hiệu HDMI hoặc hệ thống video matrix, doanh nghiệp chỉ cần kết nối các màn hình CMB vào cùng mạng LAN và chọn nguồn NDI để hiển thị.

4.3 Ứng dụng trong hệ thống Digital Signage

Các màn hình CMB Series được thiết kế dành cho mục đích hiển thị thương mại, vì vậy khi kết hợp với NDI, chúng có thể trở thành một phần của hệ thống Digital Signage trong doanh nghiệp.

Trong hệ thống này, một thiết bị nguồn sẽ phát nội dung quảng cáo hoặc thông tin nội bộ thông qua NDI. Các màn hình CMB đặt tại nhiều vị trí khác nhau trong tòa nhà sẽ nhận nội dung và hiển thị đồng bộ. Ví dụ màn hình tại khu vực lễ tân, màn hình tại hành lang hay màn hình trong khu vực chờ, tất cả có thể hiển thị cùng một nội dung quảng bá hoặc thông báo từ hệ thống trung tâm.

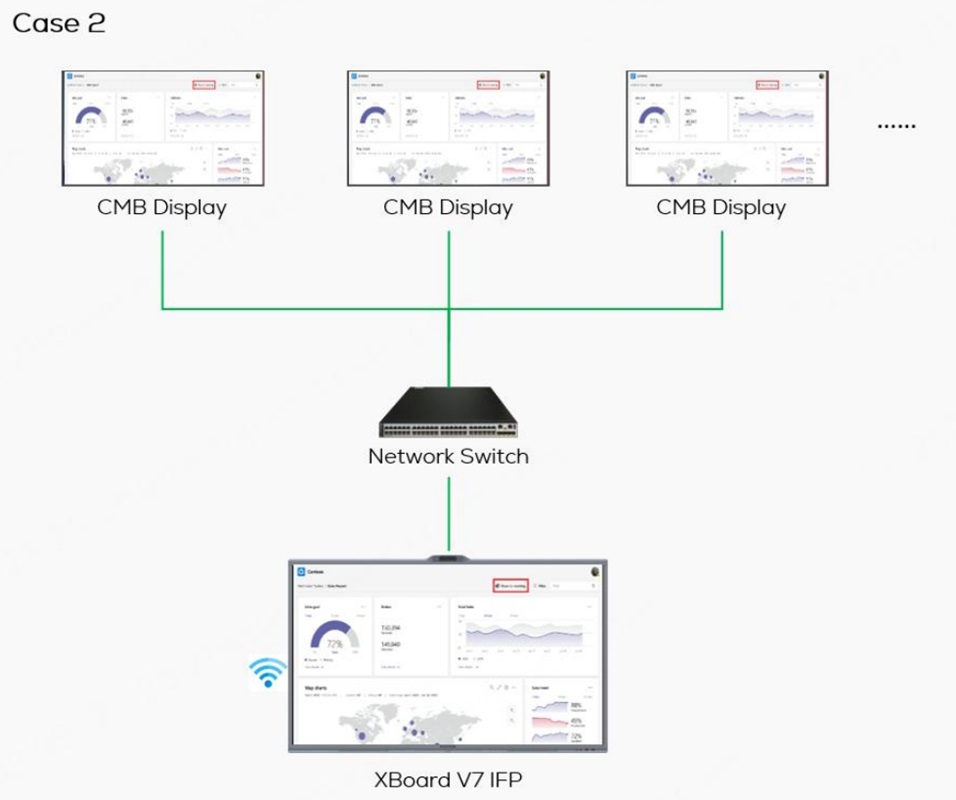

Sơ đồ kết nối sử dụng màn hình CMB Series

5. Lưu ý quan trọng về hạ tầng mạng khi triển khai NDI

Để hệ thống truyền dẫn NDI giữa Maxhub XBoard V7 và các màn hình CMB hoạt động mượt mà, độ trễ thấp và hình ảnh đạt chuẩn 4K, hạ tầng mạng nội bộ cần đáp ứng các tiêu chuẩn sau:

– Băng thông mạng (Bandwidth): Khuyến nghị sử dụng hệ thống mạng Gigabit (1000Mbps). Một luồng NDI chất lượng cao có thể chiếm từ 100Mbps đến 150Mbps băng thông. Nếu truyền tới nhiều màn hình cùng lúc, tổng băng thông sẽ tăng lên đáng kể.

– Thiết bị chuyển mạch (Switch): Nên sử dụng các dòng Switch quản lý (Managed Switch) có hỗ trợ tính năng IGMP Snooping. Tính năng này giúp tối ưu hóa việc truyền dữ liệu Multicast, đảm bảo luồng video NDI chỉ truyền đến các màn hình nhận mà không làm “ngập” (flood) toàn bộ hệ thống mạng của văn phòng.

– Kết nối có dây (Wired Connection): Mặc dù NDI có thể chạy qua Wifi, nhưng để đạt độ ổn định cao nhất cho các buổi họp hoặc trình chiếu quan trọng, các chuyên gia luôn khuyến nghị kết nối cáp LAN (Cat6 trở lên) cho cả màn hình phát (màn hình Maxhub XBoard) và các màn hình nhận (màn hình hiển thị CMB).

– Cấu hình Subnet: Đảm bảo tất cả các thiết bị nằm trong cùng một mạng con (Subnet) và VLAN để tính năng Auto-discovery của NDI có thể nhận diện thiết bị ngay lập tức mà không cần cấu hình định tuyến phức tạp.

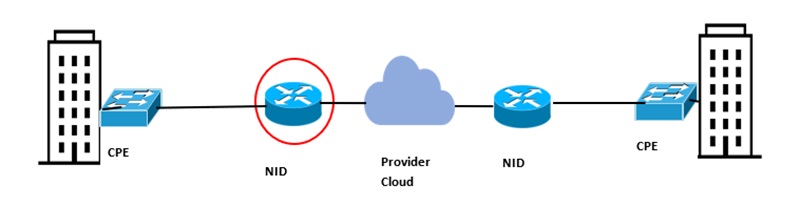

Sơ đồ hạ tầng mạng khi sử dụng công nghệ NDI

Tham khảo: Cách NDI trên màn tương tác Maxhub V7 và màn hình hiển thị Maxhub CMB Series

Công nghệ NDI mang lại cách tiếp cận mới cho hệ thống hiển thị nội dung trong doanh nghiệp. Thay vì phụ thuộc vào hệ thống dây video truyền thống, NDI cho phép truyền nội dung qua mạng LAN một cách linh hoạt và hiệu quả.

Khi được triển khai trên Maxhub XBoard V7 và Maxhub CMB Series, doanh nghiệp có thể xây dựng hệ thống hiển thị đa màn hình dễ dàng mở rộng, giảm chi phí hạ tầng và nâng cao hiệu quả trình chiếu nội dung.
